港口礦石混合系統的設計
1總體框架
對于礦石混合系統，除中央控制室的PLC，服務器和控制臺外，硬件控制設備主要集中在堆垛機和取料機上，主要包括車載PLC，激光掃描儀，監控?cái)z像機，定位編碼器，雷達材料。位置計和各種輔助測量裝置。
物料堆掃描裝置完成樁的二維原點數據的采集，通過處理后的數據形成樁的三維實時模型，完成斗輪取料機的自動堆垛和回收控制根據堆垛和回收控制策略。手動介入設備安裝在中央控制室。當堆回收的遠程工作中存在異常時，可以進行人工干預，主要包括諸如停止，暫停堆和回收以及反轉推車的操作。礦石復合系統的功能圖如圖5所示。
2系統設計
礦石混配軟件系統主要包括物料堆掃描模塊，上位機監控模塊，中央控制PLC模塊，堆取料機PLC模塊等輔助模塊。礦石復合軟件系統的結構如圖6所示。
（1）材料樁掃描模塊。該模塊負責掃描和收集存儲區域和物料堆信息，并初步處理收集的數據，形成堆的三維點數據。
（2）主機主控模塊。該模塊負責收集堆棧掃描模塊形成的數據，重建物料堆和物料場的三維模型數據庫，負責自動堆垛和回收全過程的數據集成，主要包括收集中心根據操作任務控制PLC相關數據。生產生產指令，生產過程中存儲懸臂旋轉，斗輪回收和推車運動數據。
（3）中央控制PLC模塊。該模塊負責收集系統信息，處理主機發出的命令，并根據命令和現場反饋調整控制參數。
（4）堆取料機PLC控制模塊。該模塊負責接收工作任務，并根據工作任務自動完成堆垛和回收操作，主要包括執行堆取料機對位、生產過程中的大車寸動、恒流量控制、防碰撞控制和人工干預等命令。
瑞川自控設備有限公司專業生產皮帶秤、電子皮帶稱、計量皮帶秤、碼頭皮帶秤、港口皮帶秤、礦山配料秤、煤炭配料秤等全行業的配料計量稱重設備，公司始終追求打造完善的產品，用戶第一，用完善的售后服務體系為廣大客戶帶來放心的產品。瑞川自控，值得信賴。
礦石碼頭皮帶秤裝卸過程和混配過程
礦石碼頭卸料輸送如何解決？
近年來，礦石碼頭行業不斷探索轉型升級之路，通過改善港口功能，減少人員，提高效率，提高生產效率。礦石復合業務是一項新業務，利用大空間和高效轉運碼頭的優勢。
該研究基于礦石碼頭的混合生產。改進的PID控制器用于優化礦石混合過程中的恒定流量控制，以提高混合生產效率，實現高效，連續，穩定的混合。生產效果。
>>閱讀更多預祝新老客戶小年快樂
隨著時間的推移，年味也越來越重了，今天已經是臘月二十二，轉眼間明天就是小年了。在這忙碌而充實的一年里，我們又結識了很多客戶朋友，為廣大客戶帶去了優質的產品，客戶的反響也都很不錯。我們也感到很欣慰，能夠?yàn)榭蛻?hù)帶去方便，比什么都高興。希望在新的一年能為更多的用戶帶去方便與效益，客戶的滿意才是對我們最大的褒獎。在這個開心的日子里，我們就來一起了解一下小年的傳統文化吧，并提前祝大家小年快樂。
農歷十二月二十三和二十四日，是中國民間傳統的祭灶日，稱“小年”，也被稱為灶王節。民間，小年的習俗有很多，若細細品味，都不無道理。
小年傳統
小年是中國傳統文化中的節日，由于各地風俗不同，被稱為小年的日子也不盡相同。中國古時，民間有“官三民四船五”的傳統，也就是說，官家的小年是臘月二十三，百姓家的是臘月二十四，而水上人家則是臘月二十五。
北方在南宋以前都是政治中心，受官氣影響較重，因此小年多為臘月二十三；相反，南方遠離政治中心，小年便為臘月二十四；而沿湖、海的居民，則保留了船家的傳統，小年定在臘月二十五。
小年由來
傳說，灶王爺原為平民張生，他娶妻之后終日花天酒地，敗盡家業淪落到上街乞討。一天，他乞討到了前妻郭丁香家，羞愧難當，一頭鉆到灶鍋底下燒死了。玉帝知道后，認為張生能回心轉意，還沒壞到底，既然死在了鍋底，就把他封為灶王。這時的“灶王”張生觀察各家各戶的生活實情，記錄在心。
小年習俗
小年是春節的開始和伏筆，同時也正式拉開了春節的序幕。在這天，大家都有一個共同的愿望就是辭舊迎新、迎祥納福，共同迎接新的一年。為此大家都要做些什么呢？
▌祭拜灶王
民間傳說，每年臘月二十三，灶王爺升天向玉皇大帝稟報人間善惡，讓玉皇大帝賞罰各家各戶。因此，在他升天匯報這一天，人們搶著在他出發前，向“神龕”（神像下桌案）上的灶王像供放糖果、清水、料豆、秣草。
其中，后三樣是為灶王升天坐騎準備的飼料。祭灶時，還要把關東糖用火融化，涂在灶王爺神像的嘴上，希望灶王爺替自己多多美言。民間還有“男不拜月，女不祭灶”的習俗，因此，只限于男子祭灶王爺。這種習俗漸漸失傳。
瑞川自控·筑夢2019
隨著新春佳節的來臨，節日的氣氛愈發濃厚，現在有的地方已經可以看到張燈結彩了。不過，2018還遠沒有結束，皮帶秤廠家瑞川的工人師傅們還在加班加點的為您趕制新設備，爭取在年前發貨出去，為廣大客戶們帶來方便。創新才能讓企業保持競爭力
眾所周知，創新是企業發展的動力，沒有創新就無法在競爭激烈的市場中占據一席之地。對于任何廠家來說，創新方能進步，只有走在科技創新的前列才能失重保持競爭力，良好的發展。
瑞川自控目前正致力于電子皮帶秤的技術創新，并將從以下兩個方面進行創新。
首先是添加溫度傳感器。設備在長期運行過程中會產生熱量，產生的熱量難以消除，導致皮帶和其他設備受到影響，最終會導致測量誤差。但是，如果將溫度芯片添加到主板，則通過對不同溫度的不同響應來計算算法，以最小化溫度的影響。但問題是主板也會很熱。這需要配置一個不受任何因素影響的獨立溫度傳感器。這是電子皮帶秤必將發生的變化。
第二種是轉換為數字傳感器的模數轉換模塊。該設備包含ID，可以與儀器完全連接，自動檢測操作中傳感器的問題，并立即找到問題并立即解決問題。除了能夠更輕松地檢測問題并縮短檢查時間外，該傳感器還可以拓寬用戶和技術人員之間的溝通。可以說，數字傳感器可以真正實現遠程引導和數據檢測，進一步縮小買賣雙方的關系，使售后服務不再受時間和空間的阻礙。
以前，電子皮帶秤一直使用毫伏模擬信號進行信號傳輸。那你為什么需要模數轉換呢？簡而言之，所謂的模擬信號是指首先將包含信息的信號轉換為波動的電信號，然后通過有線或無線方式進行傳輸（在此過程中，模擬信號受到電磁因素干擾等）然后，當接收到信號時，接收設備將其恢復為信息信號以便識別和讀取。然后，此時發生的干擾導致設備的不穩定性影響設備的計量精度。此時，需要布置屏蔽線，這增加了成本并且耗時且勞動強度大。因此，瑞川自控正在研究的數字傳感器理論上可以避免禁區的干擾，大大提高測量精度。
瑞川自控設備有限公司專業生產皮帶秤、電子皮帶秤、計量皮帶秤、碼頭皮帶秤、港口皮帶秤、礦山配料秤、煤炭配料秤等全行業的配料計量稱重設備，公司始終追求打造完善的產品，用戶第一，用完善的售后服務體系為廣大客戶帶來放心的產品。瑞川自控，值得信賴。
電子皮帶秤的工作原理
電子皮帶秤是一種用于在皮帶輸送機上連續傳送瞬時位置和固體材料總量的儀表裝置。廣泛用于自動稱重，充電，定量給料或提供自動控制信號。
電子皮帶秤的原理表明皮帶直接運行到保證波帶，并能承受被輸送物料的壓力。在帶下方，設置一組柔性旋轉輥3，并將帶添加到帶的頂部。材料4被轉移到所需的位置。為了檢測由帶式輸送機輸送的材料的瞬時重量和總重量（累積重量），從輸送機的直線位置移除一組輥?zhàn)硬⒂梅Q(chēng)重傳感器和秤進行更換。框架5的測量輥組。稱重框架6可繞支點7旋轉，另一個平衡配重8安裝在稱重支架上。標尺的下端作用在稱重傳感器（也稱為壓頭）9上。
當帶有材料的皮帶通過測量輥時，材料的力重將通過滾子和刻度直接傳遞到稱重傳感器。可以通過改變平衡配重8相對于軸的力矩來調節測力傳感器上的初始力。稱重傳感器將與多余物料流成比例的電信號饋送到電子計算裝置10.此外，帶的移動速度由速度測量單元11索引，并且速度信號也被發送到電子計算裝置。輸入到計算設備的信號被操作地放大，并且最終顯示瞬時材料量和總材料量。
瑞川自控設備有限公司專業生產皮帶秤、電子皮帶稱、計量皮帶秤、碼頭皮帶秤、港口皮帶秤、礦山配料秤、煤炭配料秤等全行業的配料計量稱重設備，公司始終追求打造完善的產品，用戶第一，用完善的售后服務體系為廣大客戶帶來放心的產品。瑞川自控，值得信賴。
電子皮帶秤如何工作？
電子皮帶秤是用于動態連續稱量散裝物料的自動工業設備。它不需要手動操作，這使得物料統計更省時，省力且節省成本。最重要的是使材料統計更準確。讓采礦和煤電行業的老板們很高興。

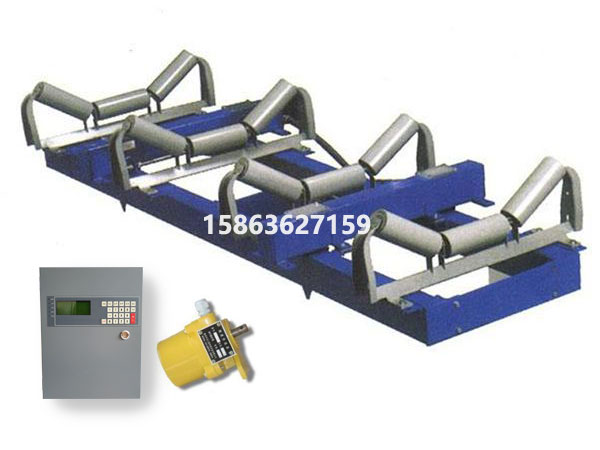

電子皮帶秤主要由皮帶秤（稱重），速度傳感器，高精度稱重傳感器，電子皮帶顯示儀等組成。
在日常生活中，我們經常去購物和購買食物。我們看到的各種尺度直接放在秤的承載裝置上，然后稱重并讀取。如果我們需要繼續稱重，我們需要移動物體。稱重后，重新稱重并手動執行連續累計計量。因此，傳統的稱重設備屬于間歇式稱重設備，稱重設備在連續稱重時難以面對。
電子皮帶秤的出現很好地解決了這個問題。電子皮帶秤稱重橋安裝在輸送架上。當材料通過時，帶式輸送機上的材料重量將被利用到稱重傳感器以產生與帶負載成比例的電壓信號，并且速度傳感器帶式輸送機也將速度信號發送到稱重儀器，并且儀表對速度信號和稱重信號進行微積分處理，以獲得瞬時流量和累積流量。速度傳感器直接連接到大直徑轉速計氣缸上，并提供一系列脈沖，每個脈沖代表一個皮帶運動單元，其頻率與皮帶速度成正比。稱重儀器接收來自稱重傳感器和速度傳感器的信號，并通過微積分計算獲得瞬時流量值和累積權重值，并分別顯示，從而便于用戶進行統計。
瑞川自控設備有限公司專業生產皮帶秤、電子皮帶秤、計量皮帶秤、碼頭皮帶秤、港口皮帶秤、礦山配料秤、煤炭配料秤等全行業的配料計量稱重設備，公司始終追求打造完善的產品，用戶第一，用完善的售后服務體系為廣大客戶帶來放心的產品。瑞川自控，值得信賴。
